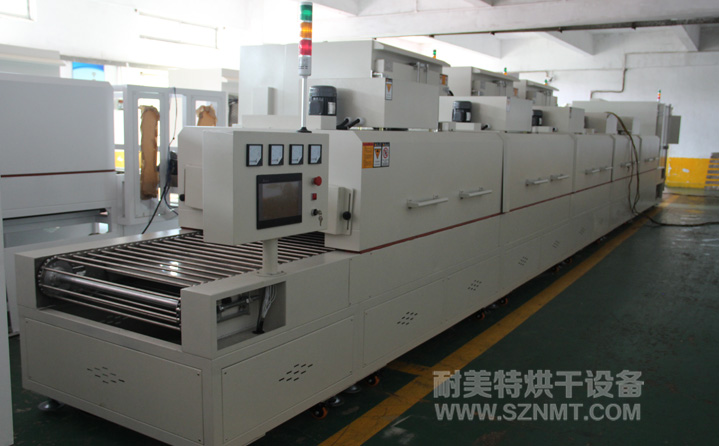

一、隧道式烘干爐主要技術參數
1、內膽尺寸：烘干區長10000*內高200（爐口高100）*內寬800mm；
2、外形尺寸（約）：總長12000mm*總高1310mm（不含馬達高）*總寬1200mm，地面到網帶的高度為750±20mm；烘干部分總長10000mm，分5段，每段2000mm,烘干區前后設有調節擋板；進料部分長1000mm,出料部分長1000mm；
3、溫度范圍：室溫+20℃～+150℃(可調) ；
4、儀表顯示精度：≤±0.1℃；
5、儀表溫度波動度：≤±1℃；
6、溫度均勻度：≤±5℃(空載)；
7、升溫速率：≤8℃/min；
8、運風方式：水平循環運風；
9、總功率：80KW左右；
二、隧道式烘干爐爐體結構特征
1、外殼材料：采用2mm厚冷軋板（強度、塑性和焊接綜合性能好）折彎焊接制作；
2、內膽材料：采用1.5mm厚不銹鋼板制作，保持內膽清潔，防生銹、耐腐蝕；
3、爐體底架：采用50*50*1.5mm方通制作，保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止?fàn)t體變形。
4、保溫材料：采用100K加密型硅酸鋁棉，具有不可燃燒，隔熱性強等特點，厚度為100mm, 底部有隔熱層；
三、隧道式烘干爐控制系統
1、運風馬達：配凱東0.37KW運風馬達，可變頻調速；
2、風輪：配9寸多翼式風輪；
3、加熱管控制：采用SSR固態繼電器控制每組發熱管；
4、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
四、隧道式烘干爐功能
1、超溫報警：當實際檢測溫度超過超溫保護溫控設定值時，自動切斷加熱電源，起到雙重保護功能；
2、聲光報警：配帶蜂鳴器的報警燈。
3、接地保護：結構件安全接地保護。
4、電源缺相、相序保護：配有相序保護器。
四、隧道式烘干爐環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz；
五、隧道式烘干爐培訓
進行技術培訓
